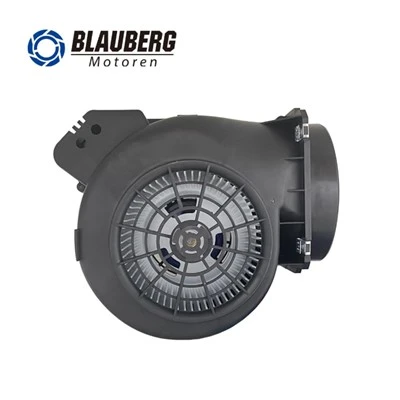

Name: China Blauberg DC-F146B-EC-N{07 146mm EC Producători de suflante centrifuge cu intrare dublă Fabrica de furnizori - Blauberg
Brand: Blauberg Motoren
SKU: 316323392

Suzhou Blauberg Motoren Technology Co., Ltd. este unul dintre cei mai importanți producători și furnizori de suflante centrifugă blauberg dc-f146b-ec{-n{07 146mm ec cu dublă admisie în China. Bine ați venit să cumpărați produse personalizate în vrac de înaltă calitate fabricate în China aici și să obțineți cotație de la fabrica noastră. Pentru consultanță de preț, contactați-ne.

Informații de bază

Model	DC-F146B-EC-N07	Tip produs	Suflantă centrifugă EC cu dublă admisie
Fază	1~	Tensiune nominală	115 VAC
Gama de tensiune	92–138 VAC	Frecvenţă	50/60 Hz
Viteza nominală	1710 ±5% RPM	Max. Putere de intrare	230 W
Max. Curent de intrare	3.3 A	Nivelul sunetului	77 dB(A)
Temperatura ambiantă	-25 până la +60 grade	Certificare	CCC, CE, RoHS
Protecţie	IP42	Clasa de izolare	Clasa B

Descriere tehnică

Dimensiuni	240 × 209,5 × 270 mm	Greutate	4,22 kg
Model de motor	EC092AC115V230W	Dimensiunea motorului	92 mm
Rotor	Metal, 38 de lame	Direcția fluxului de aer	De jur împrejur
Rotaţie	În sensul acelor de ceasornic, privit spre rotor	Carcasă / Rotor	Carcasă întinsă/rotor acoperit cu pulbere-albastru
Poziția de montare	Orice poziție	Mod de operare	S1 serviciu continuu
Rulment	Rulment cu bile	Lungimea cablului	500 ±20 mm
Umiditate	Funcționare 5%–90% RH; depozitare 5%–95% RH	Temperatura de depozitare	-40 până la +80 grade
Siguranța electrică	1800 VAC/50 Hz timp de 1 s; scurgere Mai mică sau egală cu 10 mA; curent de atingere Mai mic sau egal cu 3,5 mA	Controla	0–10 VDC / PWM
Protecția motorului	Rotor blocat, termic, supra/subtensiune, supracurent și pornire soft	Rezistența șurubului	Clasa 8.8

Aplicarea produsului

1	Coloana de încărcare	9	Proiect de racire a echipamentelor
2	Sistem de evacuare a fumului de bucătărie	10	Proiect Unitate de Ventilatie
3	Proiectul FFU	11	Proiectul AHU
4	Răcirea sălii de calculatoare	12	Proiect purificator de aer
5	Aer condiționat-Rail Transit	13	Proiect Schimbător de căldură
6	Aparate electrice	14	Proiect Container Telecom
7	Proiectul FanGrid	15	Proiect de răcire a centrului de date
8	Proiect de echipamente de ventilație	16	Sistem industrial de racire

Performanța aerului

DC-F146B-EC-N07 Air Performance

Dimensiuni generale

DC-F146B-EC-N07 Overall Dimensions

Conexiune electrică

DC-F146B-EC-N07 Electrical Connection

Linia	Conn.	Desemnare	Culoare	Funcție / Atribuire
Linie electrică		PE	Verde/Galben	Pământ protector
Linie electrică	U1	L	Maro	Sursa de alimentare, conductor sub tensiune
Linie electrică	U2	N	Albastru	Sursa de alimentare, conductor neutru
Linia de control	U4	+10 V	Roşu	Ieșire fixă de 10 VDC, ±5%, max. 10 mA; alimentare cu dispozitive externe; SELV
Linia de control	U5	Controlul vitezei	Galben	Intrare 0–10 V/PWM; amplitudine maximă PWM 10 V; SELV
Linia de control	U6	Feedback de semnal	Alb	Ieșire tac, 5 impulsuri/rotație; personalizabil sau convertibil în semnal RD; SELV
Linia de control	U7	GND	Albastru	Masa de referinta pentru interfata de control; SELV

Setări de control al vitezei

Metoda de control	Condiție de funcționare
Viteză maximă	Scurtcircuitați conductorii roșu (+10 V) și galben (control-viteza).
0–10 VDC	Motorul pornește peste 1,0 V și se oprește sub 0,5 V.
PWM	Frecvență 1–10 kHz; amplitudine recomandată 10 V ±5%. Motorul pornește peste 10% sarcină și se oprește sub 5% sarcină.
Potențiometru	Se recomandă un potențiometru de 10 kΩ.

Nota

1	Conectați conductorii de putere și control strict conform schemei de cablare.
2	Nu conectați conductorul de feedback al semnalului alb-direct la conductorul roșu sau la o sursă de alimentare CC externă.
3	Dacă suflanta nu pornește, verificați intrarea-de control al vitezei. Preveniți rănirea de la o pornire neașteptată și nu atingeți niciodată rotorul când este alimentat.
4	Pornirea poate dura câteva secunde. Nu atingeți rotorul sau rotorul când este alimentat sau funcționează la viteză mică.
5	Înainte de a aplica puterea, verificați dacă ansamblul motor și suflante sunt instalate în siguranță.
6	Nu trageți de cablul de alimentare. Un cablu deteriorat trebuie înlocuit de către producător.
7	Nu scăpați și nu loviți motorul.
8	Nu spălați motorul; umiditatea poate reduce performanța izolației și poate crea un pericol pentru siguranță.
9	Consultați producătorul înainte de a utiliza produsul în afara condițiilor de funcționare convenite.
10	Carcasa motorului poate rămâne fierbinte pentru o perioadă scurtă de timp după oprire. Luați măsuri pentru prevenirea arsurilor.
11	Păstrați carcasa curată și împiedicați pătrunderea resturilor în timpul instalării.
12	Înainte de prima punere în funcțiune, rotiți rotorul manual pentru a confirma că nu există nicio coliziune, interferență sau blocare.
13	Motorul face parte din suflante și nu trebuie operat singur fără rotor sau sarcină.
14	Pentru depozitare după despachetare, reambalați produsul și păstrați-l la -40 până la +80 grade , RH mai mică sau egală cu 95%, într-o zonă curată, ventilată, fără gaze corozive și la cel puțin 15 cm deasupra podelei.
15	Instalați suflanta la îndemâna copiilor și nu permiteți copiilor să o opereze.
16	Producătorul își rezervă interpretarea finală a acestei specificații.

Viață și întreținere, garanție

1	Durata de viață proiectată este de 50.000 de ore, limitată de durata de viață-lagărului cu bile la 40 de grade . Durata de viață reală depinde de temperatură, umiditate, instalare, sarcină și mediul de operare.
2	Curăţaţi şi întreţineţi suflantul la fiecare 3-6 luni, ajustat corespunzător pentru mediul de operare.
3	Produsul complet este acoperit de o garanție de un-an de la data livrării. Defecțiunile-de calitate a produsului vor fi reparate sau înlocuite. Sunt excluse daunele cauzate de dezasamblarea neautorizată, manipularea necorespunzătoare, acțiunea umană, dezastrul natural sau alte cauze de forță majoră.
